滾珠絲桿常有特點:

1、與滑動絲杠副相比驅動力矩為1/3

由于滾珠絲杠副的絲杠軸與絲杠螺母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。

2、高精度的保證

滾珠絲杠副是用日本制造的世界高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度、濕度進行了嚴格的控制，由于完善的品質管理體制使精度得以充分保證。

3、微進給可能

滾珠絲杠副由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。

4、無側隙、剛性高

滾珠絲杠副可以加予壓,由于予壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。

5、高速進給可能

滾珠絲杠由于運動效率高、發熱小、所以可實現高速進給(運動)。

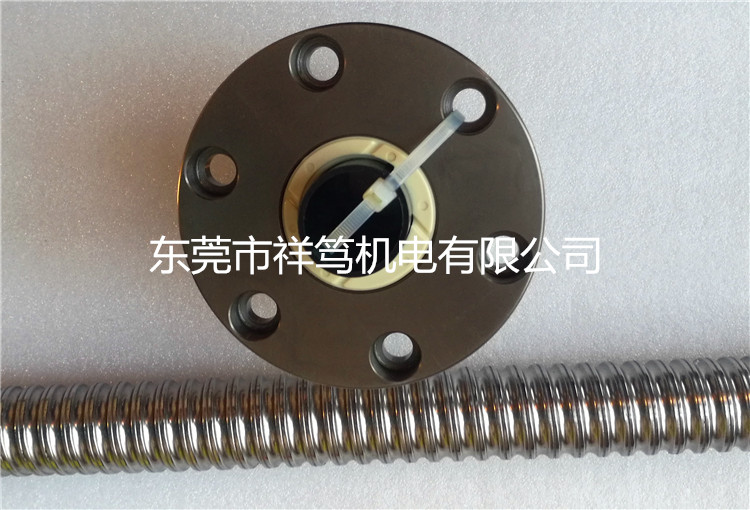

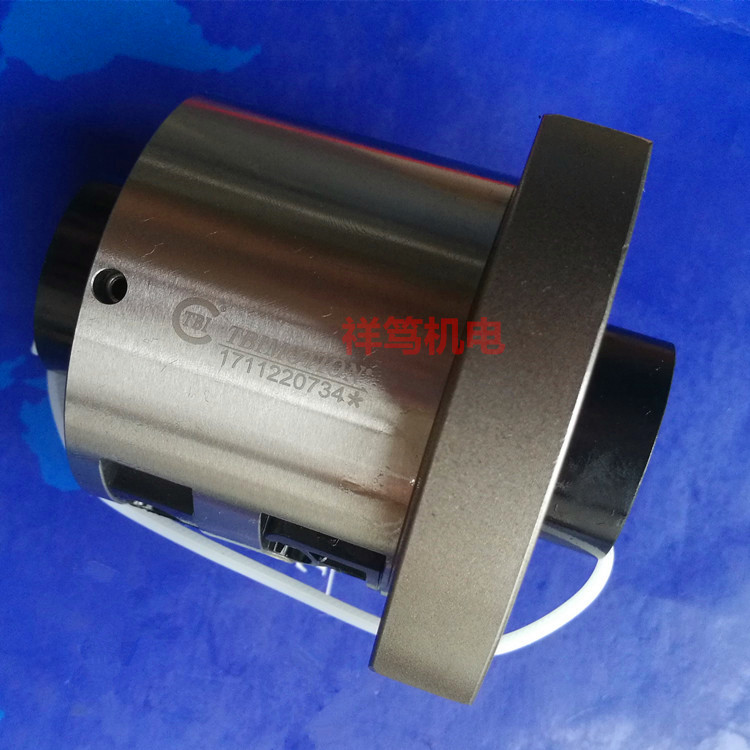

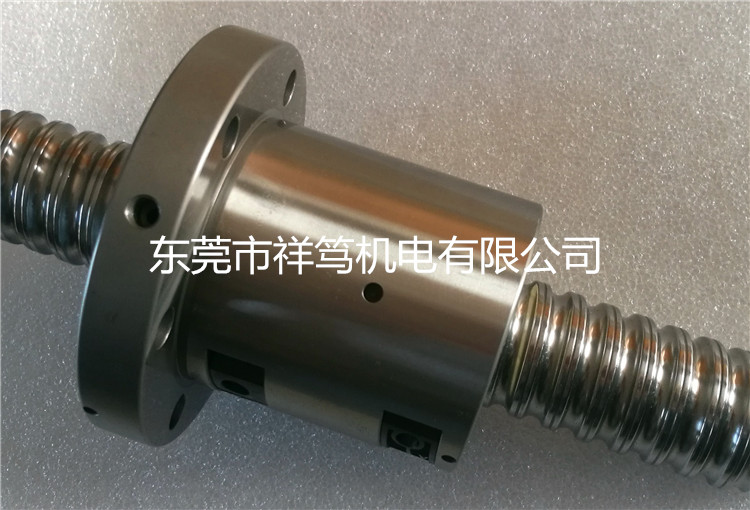

TBI MOTION 滾珠螺桿-外循環重負荷系列

特色

1.外循環設計，可承受重負載及高速、高進給

2.低噪音循環設計

3.無間隙，高剛性

應用

適用于高速化機械、精密工具機、CNC機械、產業機械、電子機械…等

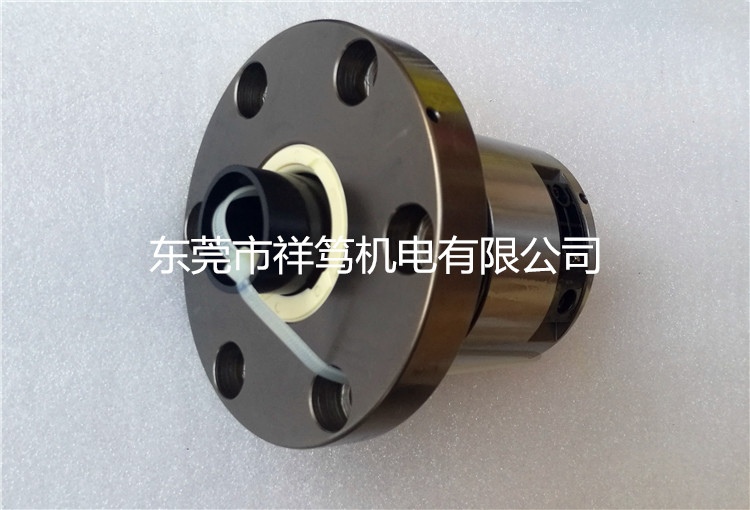

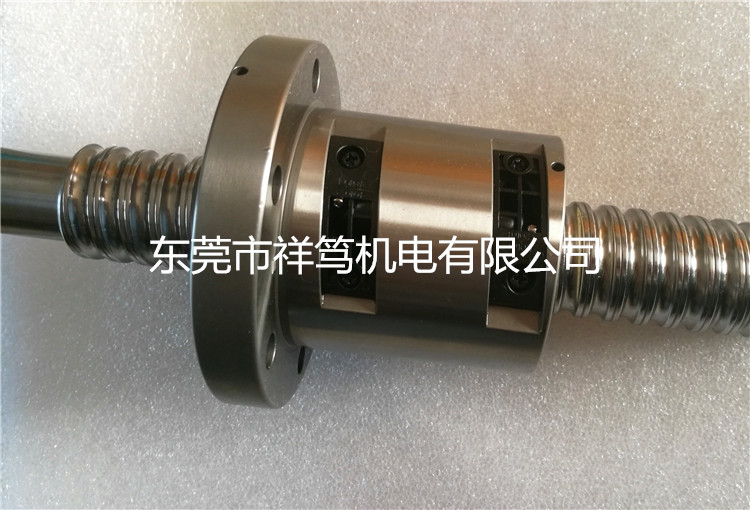

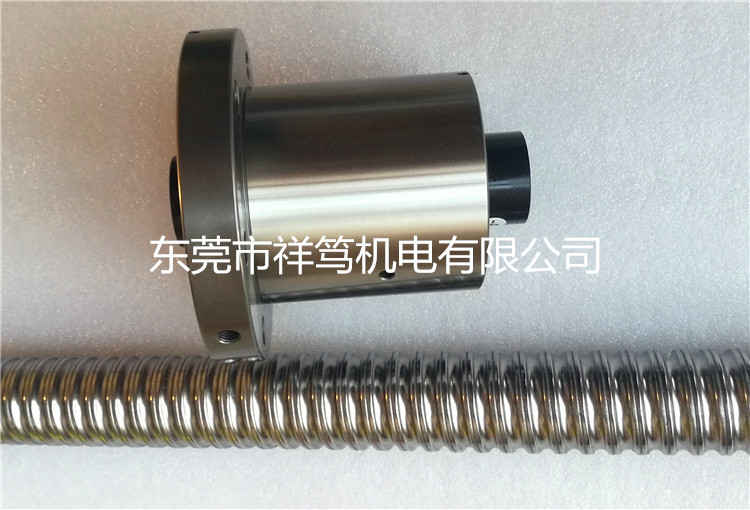

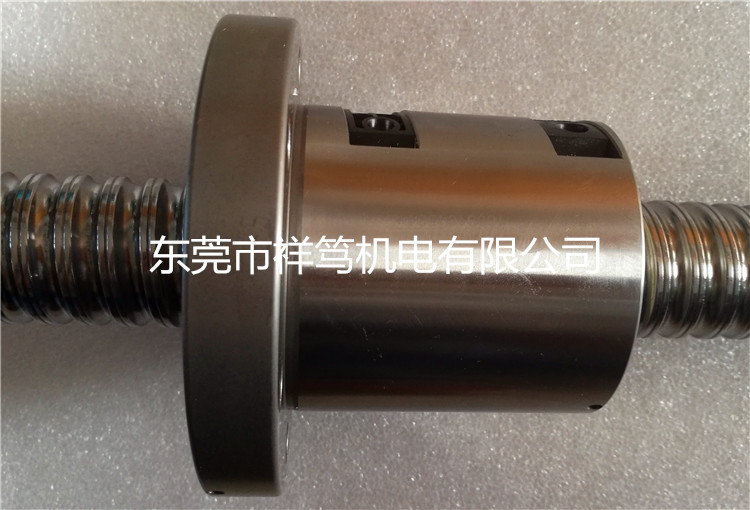

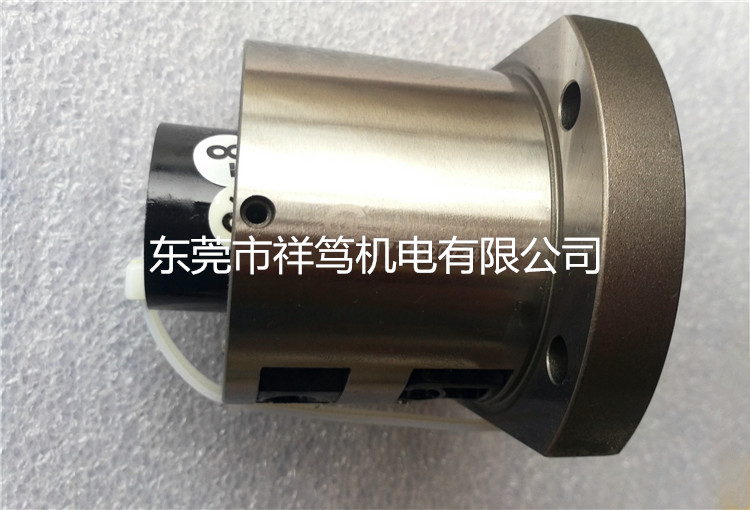

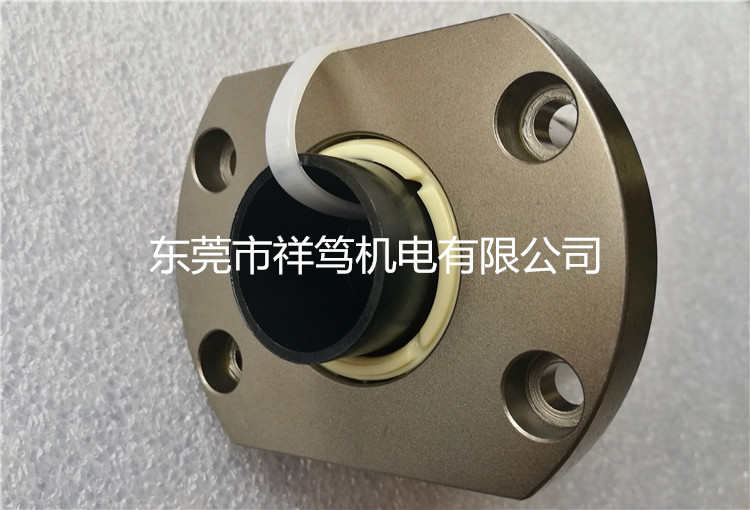

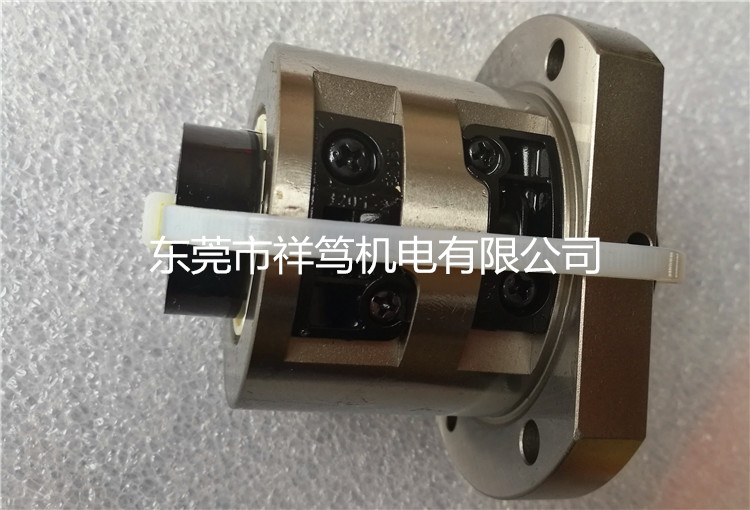

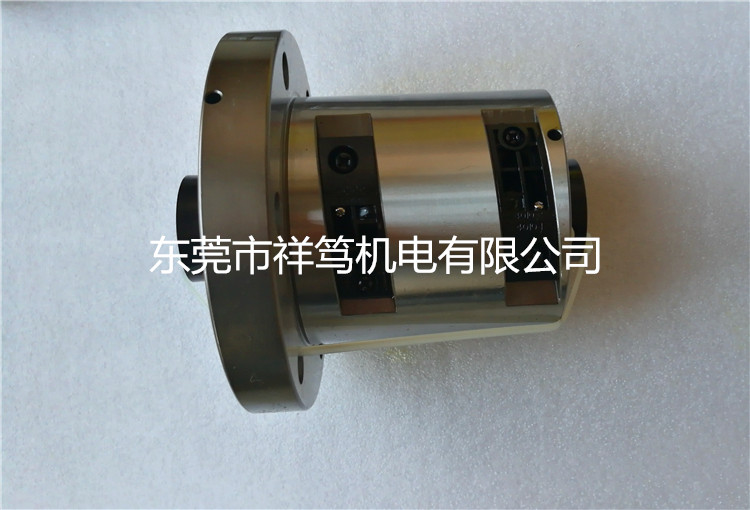

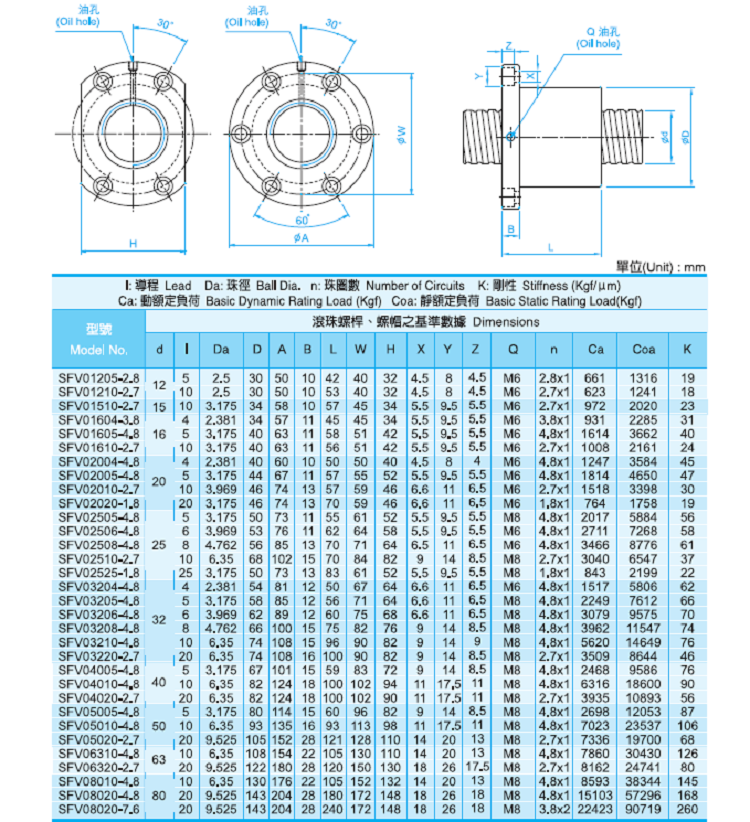

SFV2005滾珠絲杠參數
型號:SFV2005
絲桿外徑:20
導程:45
珠徑:3.175
螺母外徑:44
法蘭直徑:67
法蘭的厚度:11
螺母的長度:57
安裝孔之間的距離:55
法蘭的寬度:52
珠圈數4.8×1
動額定負荷:1814
靜額定負荷:4650
剛性:47。

公稱直徑。即絲杠的外徑，常見規格有12、14、16、20、25、32、40、50、63、80、100、120，不過請注意，這些規格中，祥篤機電一般只備16~50的貨，也就是說，其他直徑大部分都是期貨（見單生產，貨期大約在30~60天之間，日系產品大約是2~2.5個月，歐美產品大約是3~4個月）。公稱直徑和負載基本成正比，直徑越大的負載越大，具體數值可以查閱廠家產品樣本。這里只說明兩個概念：動額定負荷與靜額定負荷，前者指運動狀態下的額定軸向負載，后者是指靜止?fàn)顟B(tài)下的額定軸向負載。設計時參考前者即可。需要注意的是，額定負荷并非是大負荷，實際負荷與額定負荷的比值越小，絲杠的理論壽命越高。推薦：直徑盡量選16~63。

導程。也稱螺距，即螺桿每旋轉一周螺母直線運動的距離，常見導程有1、2、4、6、8、10、16、20、25、32、40，中小導程現貨產品一般只有5、10，大導程一般有1616、2020、2525、3232、4040（4位數前兩位指直徑，后兩位指導程），其他規格多數廠家見單生產。導程與直線速度有關，在輸入轉速一定的情況下，導程越大速度越快。推薦：導程盡量選5和10。
