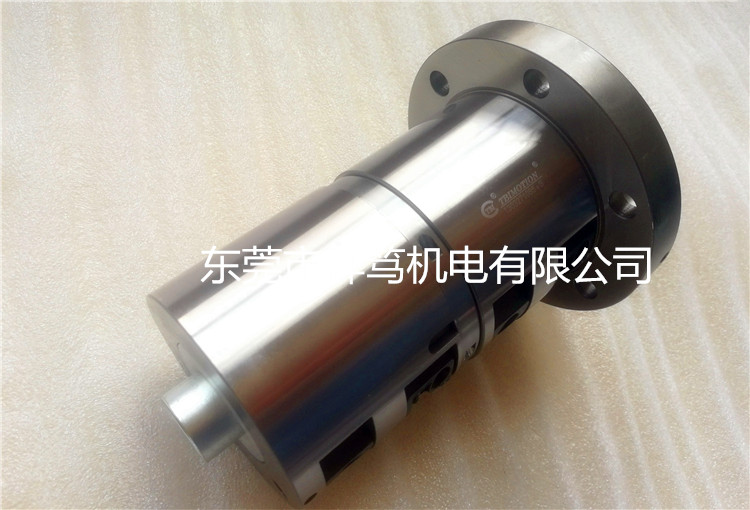

TBI MOTION 滾珠螺桿-外循環重負荷系列

特色

1.外循環設計，可承受重負載及高速、高進給

2.低噪音循環設計

3. 無間隙，高剛性

應用

適用于高速化機械、精密工具機、CNC機械、產業機械、電子機械…等

DFV1604滾珠絲杠參數
型號:DFV1604
絲桿外徑:15
導程:4
珠徑:2.381
螺母外徑:34
法蘭直徑:57
法蘭的厚度:11
螺母的長度:89
法蘭的寬度:34
珠圈數:2.7×1
動額定負荷:931
靜額定負荷:2285
剛性:42

關于一些技術參數：

使用步進馬達時的最小進給量
S = E*Ph*A/360
S：最小進給量，mm
E: 步進馬達和驅動器的步進角，度
Ph: 滾珠絲杠副的導程，mm
A: 減速比，即滾珠絲杠副轉速/電機轉速。

使用伺服馬達時的分辨率
S = Ph*A/B
S: 最小進給量，mm
Ph: 滾珠絲杠副的導程，mm
A: 減速比，即滾珠絲杠副轉速/電機轉速
B：角度測試儀和驅動器的分辨率，即每轉脈沖數，p/rev。

使用步進馬達時脈沖速度的計算
F = V*1000/S
F: 脈沖速度，Hz
V: 進給速度，m/s
S: 最小進給量，mm。

從上述兩式知道，
系統的最小進給量和滾珠絲杠副的定位精度是沒有關系的兩個物理量，在實際使用中不要誤認為系統的最小進給量越小則其絲杠相應精度也越高。要想使最小進給量實現更小(即提高系統的分辨率)，可以: 1)相應提高步進電機和驅動器的細分數/伺服電機角度測試儀和驅動器的分辨率，2)減小絲杠的導程，3)改變減速比。
