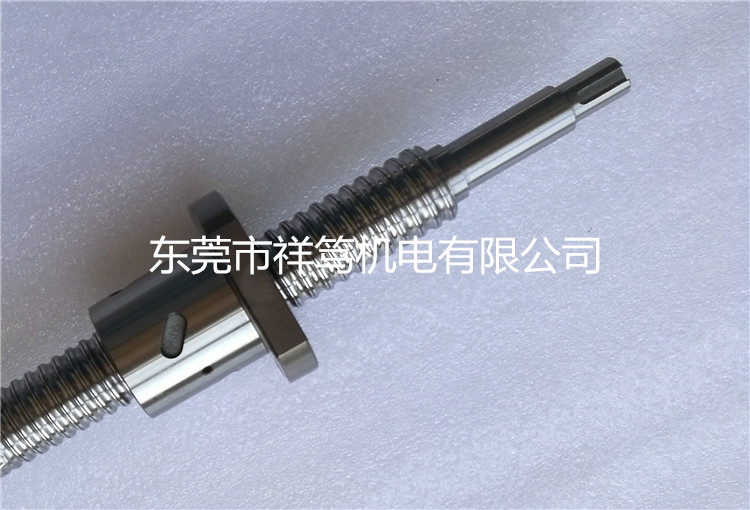

TBI MOTION 滾珠絲桿-內循環系列
SFI1604-4滾珠絲杠參數
型號:SFI1604-4
絲桿外徑:16
導程:4
珠徑:2.381
螺母外徑:30
法蘭直徑:49
法蘭的厚度:10
螺母的長度:45
安裝孔之間的距離:39
法蘭的寬度:34
珠圈數:1×4
動額定負荷:973
靜額定負荷:2406
剛性:32。
特色
內部循環設計，節省使用空間
驅動扭矩小，僅為滑動螺桿三分之一
高精度之保證
能微量進給，可控制在0.1微米以內
無間隙，高剛性
應用
適合內部空間較小的機器、一般工具機、一般產業機械、自動化機械..等各項設備
TBI滾珠絲桿的特點
1、圓滑的動作性
滾珠絲桿具有比滑動絲桿更高的效率，所需扭矩只有30%以下?？奢p易將直線運動變換為回轉運動。滾珠絲桿即使給予預壓，亦能維持圓滑的動作特性。
2、無背隙與高剛性
滾珠絲桿采用哥德式（Gothic arch）滿槽形狀、軸方向間隙調整至極小亦能輕易轉動。 TBI滾珠絲桿的優異耐久性 又于1個或者2個螺帽間做預壓調整，予消除軸方向間隙，使其具有可符合使用條件的適當剛性。
3、優異的耐久性
TBI以積累多年的滾珠絲桿之生產技術為基礎，采用嚴謹?shù)牟牧霞叨葻崽幚砑凹庸ぜ夹g(shù)，可供給耐久性的制品。
